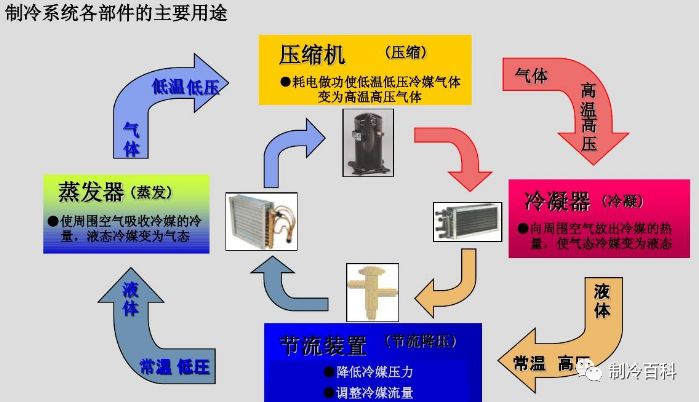

壓縮機將低壓的制冷劑(氟利昂)氣體壓縮成高溫高壓的制冷劑氣體進入冷凝器后,通過冷卻系統(水冷或風冷)冷卻變?yōu)橹袦馗邏旱囊后w,經過節流裝置(膨脹閥),再變?yōu)榈蜏氐蛪旱闹评鋭怏w,通過蒸發器,在低壓下蒸發,此過程中,制冷劑將吸收熱量,產生冷氣。
2、中央空調水機與氟機
中央空調(或稱戶式中央空調、可調中央空調)是指由一個室外機產生冷(熱) 源,進而向各個房間供冷(熱)的空調系統,它是屬于商用空調的一種。
現在在市場上銷售的中央空調一般分兩類:
1、水機(冷水機組);
2、氟機(制冷劑直接蒸發式)。
水機:
水機,又可以叫美式中央空調,由歐美傳入我國。它是通過主機先把水制成7度左右的冷水(制冷),然后通過水泵經水管路輸送到室內各個末端,末端的風機盤管再跟室內的空氣進行熱交換,達到制冷目的,制熱也一樣,只不過主機先把水制成50度左右的熱水。
這類空調系統的優點是:使用舒適度較高,價格實惠,技術成熟,故障率低。缺點也很明顯,系統體積大,安裝復雜且要求安裝工藝很高,制冷制熱速度緩慢。
氟機:
氟機,是指一臺室外主機通過銅管與N臺室內機相連。類式于我們??吹降姆煮w機,只不過分體機是一對一,分體機室內機也只有明裝,不能暗藏。而該機型室內機可采用暗藏式。
氟機采用一次冷媒系統,占用空間小,效率高,制冷、制熱速度快,而且現在市面上主要以變頻、環保冷媒技術為主要產品。由于氟機的內外機采用復雜的控制系統,導致此類機器價格較貴,特別是采用了變頻技術的機器更貴。
3、中央空調分類
按照家用小型中央空調輸送介質的不同,常見的家用小型中央空調可以分成以下三種主要型式。

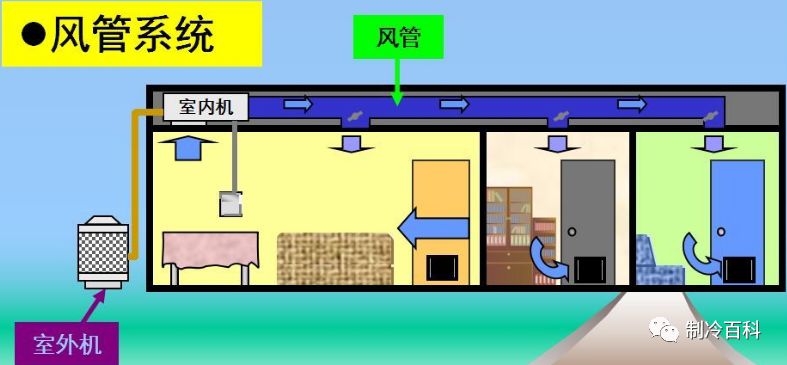

風管式系統:
風管式系統以空氣為輸送介質,其原理與大型全空氣中央空調系統的原理基本相同。它利用室外主機集中產生冷量/熱量,將從室內引回的回風(或回風和新風的混風)進行冷卻/加熱處理后,再送入室內消除其空調冷/熱負荷。相對于其它的家用小型中央空調系統,風管式系統初投資較小,如若引入新風,其空氣品質能得到較大的改善。
但風管式系統的空氣輸配系統所占用建筑物空間較大,一般要求住宅要有較大的層高。而且它采用統一送風的方式,在沒有變風量末端的情況下,難以滿足不同房間不同的空調負荷要求。而變風量末端的引入將會使整個空調系統的初投資大大增加。所以一般很少被采用。

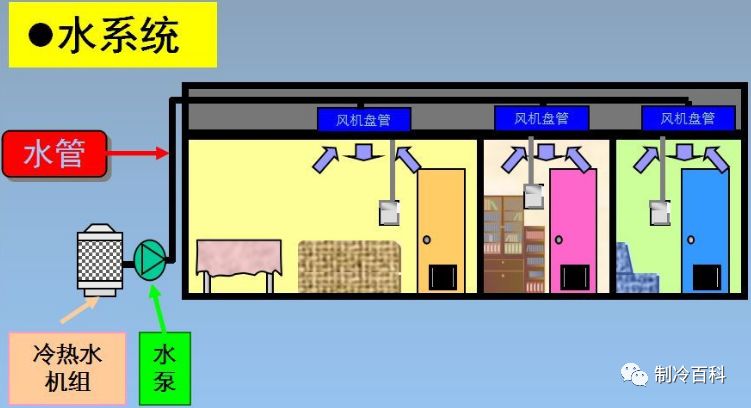

冷/熱水機組:
冷/熱水機組的輸送介質通常為水。它通過室外主機產生出空調冷/熱水,由管路系統輸送至室內的各末端裝置,在末端裝置的冷/熱水與室內空氣進行熱量交換,產生出冷/熱風,從而為房間提供冷熱量。它是一種集中產生冷/熱量,但分散處理各房間負荷的空調系統。
該系統的室內末端裝置通常為風機盤管。目前風機盤管一般均可以調節其風機轉速(或通過旁通閥調節經過盤管的水量),從而調節送入室內的冷/熱量,因此該系統可以對每個空調房間進行單獨調節,滿足各個房間不同的空調需求,其節能性也較好。此外,由于冷/熱水機組的輸配系統所占空間很小,因此一般不受住宅層高的限制。

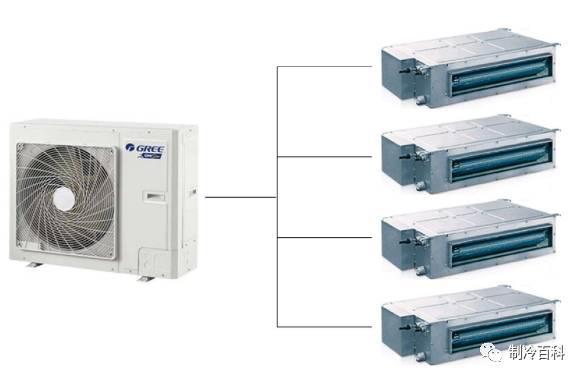

變頻多聯機系統:
變制冷劑流量(簡稱VRV)空調系統是一種冷劑式空調系統,它以制冷劑為工作介質,室外主機由室外側換熱器、壓縮機和其他制冷附件組成,末端裝置是由直接蒸發式換熱器和風機組成的室內機。
一臺室外機通過管路能夠向若干個室內機輸送制冷劑液體。通過控制壓縮機的制冷劑循環量和進入室內各換熱器的制冷劑流量,可以適時地滿足室內冷、熱負荷要求。此類系統具有節能、舒適、運轉平穩等諸多優點,而且各房間可獨立調節,能滿足不同房間不同空調負荷的需求。

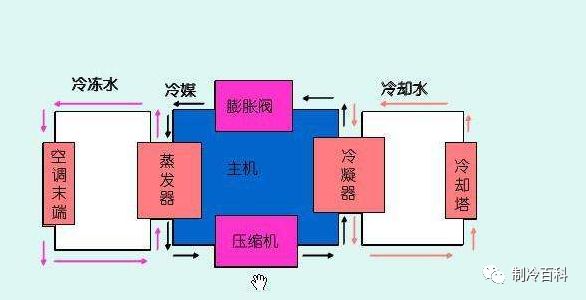

4、中央空調原理
1、制冷主機:制冷主機通過壓縮機對冷凍水進行制冷,冷凍水的溫度快速降低(一般經過制冷主機制冷后的水溫在7℃左右),這就是中央空調冷源,冷凍水由冷凍水泵送入空調房間。
2、冷凍水泵:冷凍水帶著冷量,到空調系統末端(如風機盤管)循環與空氣進行熱交換,溫度升高后再回到冷水機組的蒸發器內,放出熱量(吸收冷量),再到空調系統末端循環,這樣構成冷凍水的制冷循環系統,在這個系統上的泵稱為冷凍水泵。
3、冷卻水泵:制冷劑在冷水機組里循環,經過壓縮機吸氣、壓縮、排氣,制冷劑高溫過熱氣體,在冷凝器里放出熱量,凝結為液態制冷劑,是通過冷卻水來完成的,冷卻水通過冷卻水泵把制冷主機所產生的熱量帶走,再經過冷卻塔把熱量釋放到(環境介質)空氣中,再回到冷水機組冷凝器循環,這樣構成一個冷卻水循環系統,在這個系統上的泵是冷卻水泵。

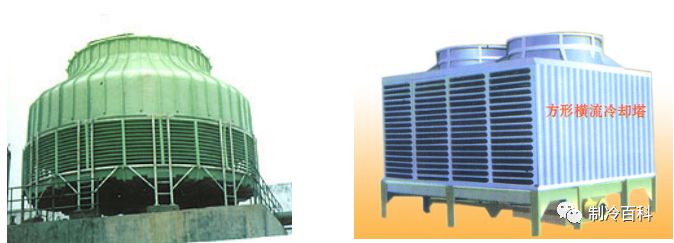

4、冷卻塔:通過冷卻水泵將溫度較高的水送到冷卻塔,通過冷卻塔布水管噴頭,讓水自上而下流動,一方面,通過自然空氣帶走水中熱量;另一方面,通過軸流風機帶動空氣加速運動,通過空氣帶走熱量的同時加快蒸發,讓水溫降低。溫度降低后的冷卻水再次循環進入制冷主機,帶走制冷主機產生的熱量,如此循環。
5、風機盤管:風機盤管空調系統是將由風機和盤管組成的機組直接放在房間內,工作時盤管內根據需要流動熱水或冷水,風機把室內空氣吸進機組,經過過濾后再經盤管冷卻或加熱后送回室內,如此循環以達到調節室內溫度和濕度的目的。
